【适用范围】

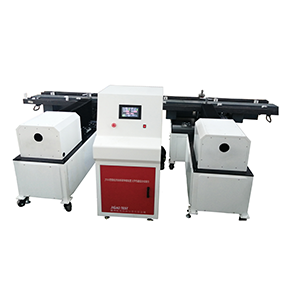

本机是根据 JT/T 327-2016《公路桥梁伸缩缝装置通用技术条件》等相关标准的测试要求研发的专用试验装置，能够模拟伸缩装置在公路桥梁的实际受力状态，主要用于桥梁伸缩装置领域中的装配公差、防水性能、变形性能试验，适用于单缝、双缝及多缝模数式伸缩装置、梳齿板式伸缩装置等试样的试验检测。

【符合标准】

JT/T 327-2016 6.1.3.5.2  装配公差要求-压缩性能测试

JT/T 327-2016 附录B变形性能试验

JT/T 327-2016 附录C防水性能试验

CJ/T 497-2016 附录C 成品伸缩装置防水性能试验方法

【特性优势】

1. 微机控制，大屏操作，配置品牌电脑。

2. 具有显示推拉力值大小的功能，对于夹持力大小可控。

3. 特制的双作用电动缸，具有平推以及平拉双向作用力。

4. 采用航空铝材式高强度精密滑轨，确保试样不受机台摩擦力的限制。

5. 配置5套高精度测量传感器，可实现纵向，横向，竖向错位力值显示控制。

6. 高承载水平工作机台，单机台承载力可达50KN，适合各种桥梁伸缩装置。

【技术参数】

1. 显示与控制：微机控制大屏显示，中文控制菜单

2. 夹持力单位：KN

3. 组合式测试工作台：1000mm*2000mm 两套

4. 铝合金滑轨：10条

5. 工字钢辅助夹具:4000mm

6. 加持方式：可调式夹具定位螺栓

7. 伸缩缝拉伸装置L120型固定夹具：12套

8. 伸缩缝压缩装置L80型固定夹具： 12套

9. 伸缩装置最大伸缩空间：1000mm

10.试样承载装置高度差可调行程：0-20mm

11.速度范围：0-200mm/s

12. 传感器：100KN

13.负荷测量范围：2%--100%F.S

14.负荷水平位移精度：±0.02% F•S

15.配套测试辅具：一套，数显

16.控制方式：伺服电机驱动控制

17.测试台水平调节位移：0-10mm

18.位移控制：0-1000mm,精度0.1mm （点动+自动）

19.平衡检测：JIGAOTEST v1.0定负荷及定位移双功能同步测控系统

20.横向错位变形行程：150mm

21.横向错位实验力：100KN

22.竖向错位变形行程：100mm

23.竖向错位实验力：2*100 KN

24.变形测量精度：0.001mm

25.总重量：1800KG

26.电源：220v

27.外观尺寸：200*150*95cm(长*宽*高)  测试工作台

              600*700*165cm(长*宽*高)  微机控制系统

28.操作占地空间：4.5*5.5米
