电子织物强力机原理介绍

随着科技的发展，也让人们对生活中各类事项的要求也在逐步提高。在人们看来，一件产品被生产到出厂摆到市场上售卖，那么这件产品就是受到认可的，产品的质量也是可靠。因此，对于生产中最后一道手续，检验则是十分关键的。而其中各类测试仪器充当着重要的角色。

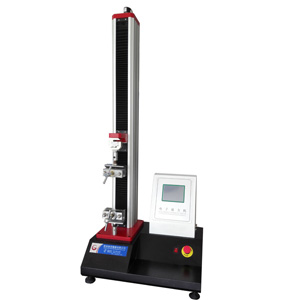

电子织物强力机就是其中一项测验仪器。其原理是等速伸长(CRE)拉力试验机-样品的伸长率与时间一致的一种试验机。将试样整个宽度夹持在拉伸试验机的夹具上，对试样进行拉伸直至断裂。试样的拉伸性能从试验机的记录装置中记录并计算。

常见的测试方法有扯边纱条样试验法：适合用于纺织织物,而剪切的纱条样试验法适用于非纺织的织物、缩绒织物以及浸胶织物或涂层织物。电子织物强力机电气由两部分组成，即微机控制部分和调速控制部分。微机控制部分：装于显示/控制箱内，它是以 W77E516单片机为核心，由力值传感器、光电编码器、运算放大器、AD转换器、接口电路、设定及控制按键、显示器（中文液晶屏）和打印机等部分组成。

该部分控制仪器的运行状态，并对测试值进行数据处理，然后由显示器或打印机输出。

电子织物强力机调速控制部分：装于速度控制箱内，仪器的行车下降、上升及其运转速度调节由安装在控制箱上的控制面板进行控制调节。

仪器物理量、电量转换采用高精度负荷传感器，并通过斩波稳零运算放大器，把模拟量增到一定程度，再通过16位 A/D 转换器把模拟量转换成数字量送入计算机。

电子织物强力机伸长值、伸长率值测量，用伸长编码器将位移量转换成脉冲量，再采用接口电路送入计算机，计算机根据输入信息，计算伸长与伸长率：每一脉冲表示位移量每个脉冲＝0.005mm。

时间测试：由内部晶振通过分频产生时钟脉冲，由内部计数器生产 0.1mS时间信号，并通过计算机内部寄存器作记录。试验次数计数：每按一次启动按键，当 A/D 转换完成有效一次测试后，内部寄存器作加壹记录，并根据样次设定次数，进行计数（样数），显示在测试样试验次数（样次）及累计试验次数（总次数）。用不同的工作原理, 电子织物强力机就会得到不同的结果，所以，测试者一定要学习和研究标准。
